Tuppisovite Zetoriin

Kysymyksiä, kommentteja ja remonttivinkkejä kaikkiin Zetoreihin ja Ursuksiin

Tuppisovite Zetoriin

ViestiKirjoittaja Rokressi » 07 Marras 2013, 10:10

Portaalirakenne pikku Zetorin taka-akselirakenteena aiheuttaa omat hankaluutensa tuppisovitteille. Linkissä tehdasvalmisteinen Jaken ratkaisu. Onko Zetorimiehillä tehtynä omia versioita? Kuvat olisivat tervetulleita.

http://www.jake.fi/62
Avatar
Rokressi
Site Admin

Viestit: 731
Liittynyt: 30 Maalis 2011, 09:46
Paikkakunta: Juuka

Re: Tuppisovite Zetoriin

ViestiKirjoittaja ojaniitty » 07 Marras 2013, 11:44

6245 olisi kurpan sovitteet,ne ovat kyllä jakeen verrattuna alapuolella.Henkselillä akselin ympäri ja hytin etuputken korvassa etupää,osat eteen asti jatkoa varten tuli perässä mutta ovat vielä asentamatta.
ojaniitty

Viestit: 71
Liittynyt: 17 Huhti 2011, 23:32

Re: Tuppisovite Zetoriin

ViestiKirjoittaja Rokressi » 07 Marras 2013, 18:41

Kuvassa on 1690 taavetin sovite. Siinähän on samanlainen rakenne kuin Zetorissakin ja varmaan sovellettavissa siis. Puuttuuko tuosta kuvan systeemistä jotkut henkselit. Luulisi, että tulisi portaalin yläpuoleltakin jotenkin tuettua :raaputi:

Kuva
Avatar
Rokressi
Site Admin

Viestit: 731
Liittynyt: 30 Maalis 2011, 09:46
Paikkakunta: Juuka

Re: Tuppisovite Zetoriin

ViestiKirjoittaja ojaniitty » 07 Marras 2013, 23:09

Noissa puoli ympyrän levyissä menee vastapala akselin yli,pulteilla vastakkain kiristetty.Samaten niiden lappujen kohdalta palkit on yhdistetty levyn kanssa mikä pultataan myös pohjaan kiinni. Tuossa omassa ei ole tuota takakorotusta,mahtaako vetovarret sopia vielä miten olemaan.
ojaniitty

Viestit: 71
Liittynyt: 17 Huhti 2011, 23:32

Re: Tuppisovite Zetoriin

ViestiKirjoittaja Zetori » 08 Marras 2013, 15:57

Onkohan kenelläkään foorumilaisella rystalli setorissa tuppisovitteita jos on niin ois mukava nähä kuvia niistä sovitteista.
Kourakuormaaja ois huomattavasti kätevämpi tupessa mitä kärryn päällä niinku nyt on. Energiakourahommissa kärry ei oo muutaku tiellä. ;)
Zetori

Viestit: 105
Liittynyt: 21 Loka 2011, 20:21
Paikkakunta: Kärsämäki

Re: Tuppisovite Zetoriin

ViestiKirjoittaja jusape » 09 Marras 2013, 00:46

2000 rakentelin kaverille FINN-914 urkkiin kuormaimen sovitteet, tosin se tuli kiinteäksi rakennelmaksi + muuta pikku "viilausta" siinä samalla, nokkapumppu ym kivaa.... Sykeharvesteri tuli silloin puomin päähän.....
jusape
Zetor-mies

Viestit: 127
Liittynyt: 01 Maalis 2012, 14:53
Paikkakunta: Yläne

Re: Tuppisovite Zetoriin

ViestiKirjoittaja Moispe » 08 Joulu 2013, 18:16

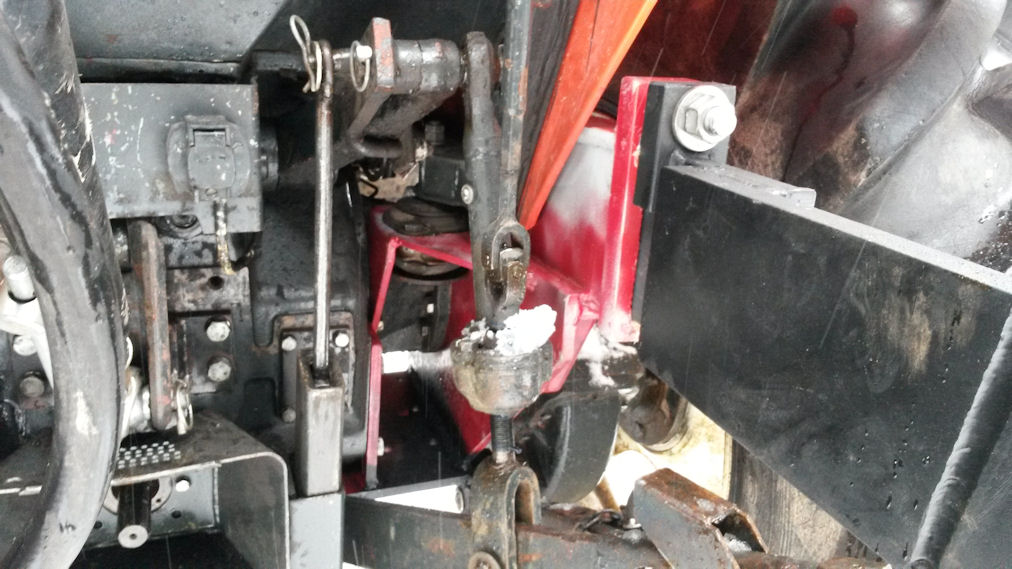

Tämmöttet tuppisovitteet tuli tehtyä Zetiri 7245:tten. Ovat 15 pultilla/kappale kiinni traktorissa ja niissä raudoissa ovat myös nostolaitteet kiinni.
20131206_113115 – Kopio.jpg
20131206_113115 – Kopio.jpg (115.93 KiB) Katsottu 808 kertaa

20131206_113053 – Kopio.jpg
20131206_113053 – Kopio.jpg (125.43 KiB) Katsottu 808 kertaa
Moispe

Viestit: 21
Liittynyt: 07 Joulu 2013, 18:41

Re: Tuppisovite Zetoriin

ViestiKirjoittaja V-M » 09 Joulu 2013, 20:47

Ihan hyvännäköiset sovitteet,samaan tyyliin pitkälle olen Taavetteihin noita rakennellu,kiitos kuvista,tässä on setkamiehille hyvä malli tuppisovitteista,ei mikään yksinkertaisin tehtävä kylläkään.
Avatar
V-M
Valvoja

Viestit: 385
Liittynyt: 06 Huhti 2011, 19:11
